---

緊固件表面處理技術：延長使用壽命的核心工藝

在五金緊固件領域，表面處理技術的選擇直接關系到產品的防腐性能、摩擦系數以及使用壽命。研究顯示，未經適當表面處理的緊固件在惡劣環境下的失效率比經過專業工藝處理的高出3-5倍，導致維護費用大幅增加。采購專家和工程師主要面對三大挑戰：

• 如何選擇最匹配使用環境的表面處理工藝；

• 如何在成本與性能之間取得平衡；

• 如何確保處理后的尺寸精度與質量。

主流表面處理技術對比分析

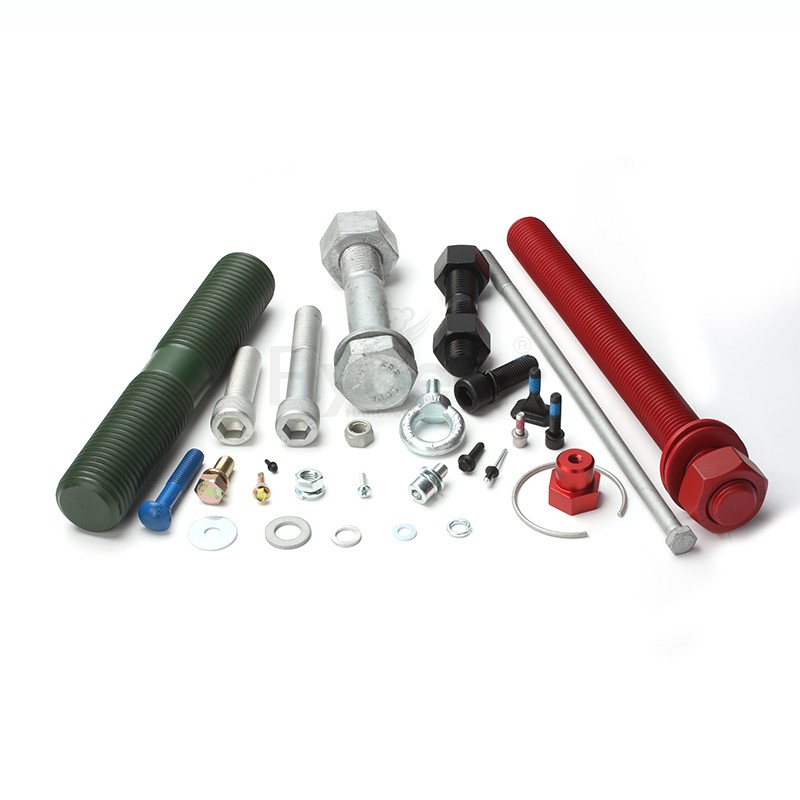

常用表面處理有：

表面處理工藝	特點	防腐性能（小時）	耐溫范圍（℃）
焦美特	良好的耐腐蝕性和裝飾性，耐磨損	500-1000	-40 ~ 200
德爾塔	較高的耐腐蝕性，適用于惡劣環境	500-800	-40 ~ 150
冷鍍鋅	快速、經濟，但耐腐蝕性較差，適用于低腐蝕環境	200-400	-40 ~ 100
機械鍍鋅	更高的耐腐蝕性，抗磨損性能好，均勻涂層	600-1200	-40 ~ 150
熱浸鍍鋅	優秀的防腐性能，常用于建筑鋼結構和大型設備	1500-2500	-50 ~ 250
鐵氟龍	極強的耐化學腐蝕性，極低的摩擦系數，絕緣性好	1000-1500	-200 ~ 260
鋅鎳合金	高耐腐蝕性，良好的耐磨性和涂層附著力	800-1500	-40 ~ 250
粉末滲鋅	高耐腐蝕性，特別適合大面積覆蓋	1000-2000	-40 ~ 200
防鎖死	防止螺紋緊固件在高溫、高壓環境下鎖死	500-1000	-40 ~ 180
BLBP鎖緊膠處理	優良的鎖緊和密封性能，常用于螺紋連接件	1000-2000	-40 ~ 180
發黑	提高防腐性，增加表面硬度，廣泛用于五金工具	200-300	-40 ~ 150
鍍銅	良好的導電性和焊接性，但耐腐蝕性差，常用作底層鍍層	300-500	-40 ~ 200
鍍銀	極好的導電性、導熱性，抗腐蝕性強，價格較高	500-1000	-40 ~ 150
電泳漆	良好的防腐性，涂層均勻，適合大批量生產	1000-1500	-40 ~ 200
鍍錫	良好的導電性、抗氧化性，耐腐蝕性適中	200-300	-40 ~ 150
鍍鎳	強抗腐蝕性、耐磨性好，常用于精密部件	800-1500	-40 ~ 250
不銹鋼鈍化	提升不銹鋼的抗腐蝕性，防止鋼材表面氧化	1000-2000	-200 ~ 800
磷化處理	增強耐腐蝕性，常用于涂層前的預處理，附著力好	200-500	-40 ~ 150

典型行業應用與技術創新案例

• 海上風電項目：采用超厚鋅鋁鎂涂層結合封閉處理，有效延長塔筒連接螺栓在海洋大氣環境的防腐期，防護時間提升至超過5年，顯著優于普通鍍層。

• 汽車發動機螺栓：通過錳系磷化形成多孔結晶層，實現潤滑儲油，耐高溫，延長發動機性能穩定期。

• 食品機械不銹鋼緊固件：電解拋光不僅滿足衛生標準，提升外觀，還能將耐蝕性能提高20%以上。

• 航空航天：微弧氧化在鋁合金緊固件表面生成50-100μm陶瓷層，硬度達HV800-1500，大幅提升了抗磨損和強度。









工藝控制要點與常見問題規避

確保表面處理質量的關鍵在于嚴格控制工藝環節，主要包括：

• 除油清潔：水滴試驗應無水珠殘留（達標標準：水滴會迅速擴散或滴落）；

• 酸洗時間：避免過度腐蝕，一般控制在1-3分鐘內；

• 鍍層厚度：保持在±10%的范圍內，確保防腐和附著力；

• 氫脆消除：高強度螺栓必須進行200℃×4小時的去氫處理；

• 封閉效果：確保無漏涂點，增強防腐完整性。

常見問題及規避措施：

• 不同材質緊固件混批處理，導致鍍層不均——應分類歸批處理；

• 忽視鍍后驅氫——尤其對高強度螺栓應進行處理；

• 涂層固化溫度不足，影響結合力——建議嚴格按照工藝參數執行。

質量評價體系與主要性能指標

推薦供應商提供以下檢測報告：

• 鹽霧試驗數據（ASTM B117）

• 鍍層成分分析（EDS能譜）

• 摩擦系數測試（ISO 16047）

• 附著力測試（劃格法）

• 層厚度檢測（X射線熒光儀，確保100%檢測）

選型決策與專業建議

推薦采用 "ECLIPSE" 選型法則：
Environment（環境腐蝕性）、
Clearance（配合精度）、
Load（載荷類型）、
Installation（安裝工藝）、
Price（預算限制）、
Surface（表面狀態）、
Expectancy（預期使用壽命）。

對于特殊環境，例如海上高鹽霧區，建議選用鋅鋁鎂合金涂層結合封閉工藝；汽車發動機艙適宜鋅鎳鍍層；需要頻繁拆裝的場合，可考慮PTFE涂層以降低摩擦系數。
